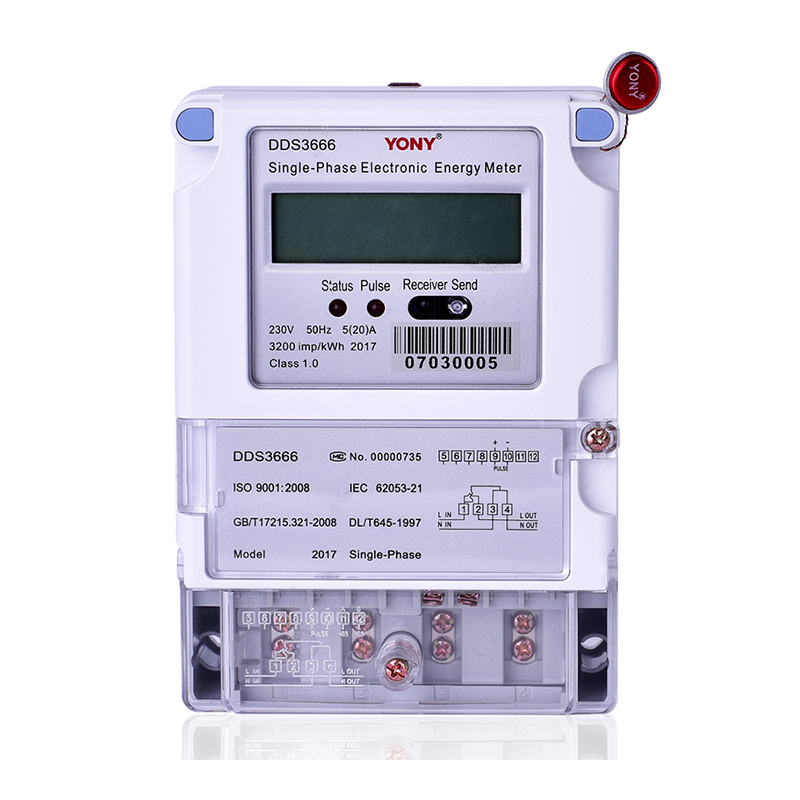

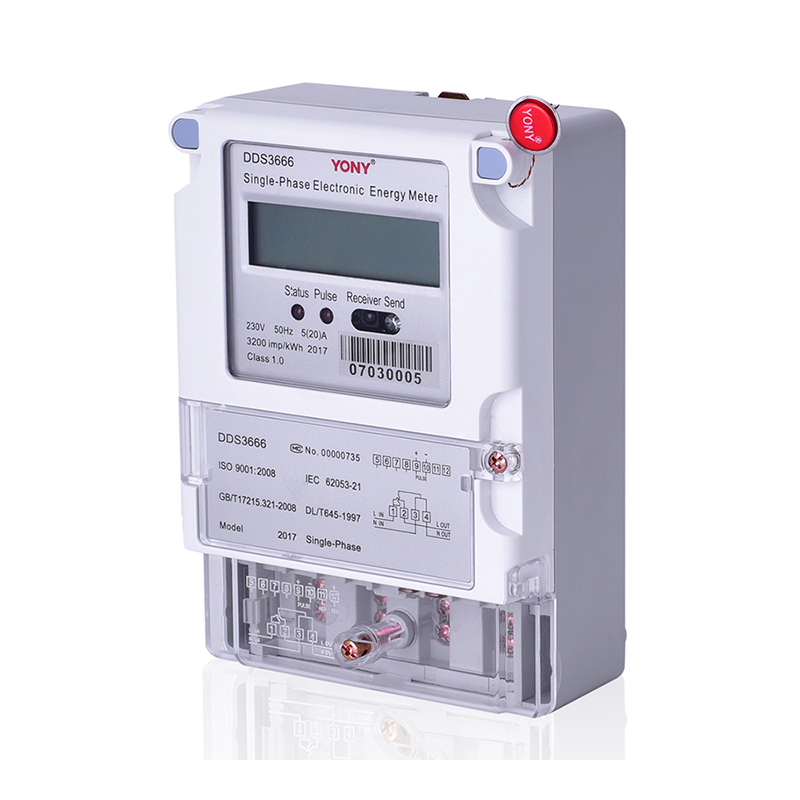

Medidor monofásico com módulo de display LCD de comunicação RS485 Medidor inteligente

I.overview.

DDS3666 Medidor de energia eletrônica monofásica adota a tecnologia de circuito integrada de estado sólido mais avançado com perda de energia Ultralow e tecnologia SMT. É usado para medir a energia ativa monofásica atual alternada com frequência de 50Hz.O índice de desempenho confirma para os requisitos tecnológicos para o medidor de energia estática monofásica de acordo com IEC62053-21-2003, GB / T17215.321-2008 \"AC estática Medidor de energia ativa (Class1 e Class2) \"e o índice técnico para medidor de energia estático monofásico em DL / T 645-1997 \" Protocolo de Comunicação de Medidor de Energia Multifuncional \".

Ii. Função e recurso

1. Gama de carga 1. Alta precisão, confiabilidade e sensibilidade; baixa perda de energia.

2. Medição bidirecional, medir com precisão a energia ativa do poder para frente e reverter.

Interface de saída de pulso 3.Passive com isolamento de optocuplador.

4. Interface de comunicação infravermelha. A taxa de transmissão é fixada em 1200.

5. RS485. A taxa de transmissão é de 1200, mas pode ser definida a 600, 1200.2400, 4800 ou 9600. O medidor coleta dados de maneira conveniente e confiável, conectando-se a um concentrador que se comunica pelo GPRS. (Esta função é opcional.)

6. Relé para controlar a ligação / desligamento da carga. (Esta função é opcional)

7. O medidor usa LCD em uma exibição mais clara e a aparência mais agradável. A energia total consumida é exibida na linha superior, enquanto os outros itens de constante, tensão, corrente, potência, fator de potência e frequência são exibidos no linha inferior em turnos com um intervalo de 5 segundos.

Iii. Especificações e parâmetros

1.Especificações.

2. Erro básico (IB é atual básico, IMAX é atual máxima)

3 começando:

Quando a tensão de referência, a frequência de referência e o fator de potência são 1.0, o metro da classe 1 sob 0,4% ib, O medidor pode iniciar e fazer medição normalmente.

4 sem carga em execução:

O medidor tem circuito de lógica anti-shunt. Quando o circuito de tensão mais 1,15 vezes a tensão de referência, e não há corrente no circuito atual, a saída de teste do medidor suporta-se não ter mais de um pulso.

5 Consumo de energia:

≤1w (5VA)

6 condição do ambiente.

Temperatura de trabalho padrão: -25 ℃ ~ 70 ℃

Limite de temperatura de trabalho: -25 ℃ ~ 80 ℃

Nota: Requisito especial do limite de temperatura de trabalho: -40 ℃ ~ 80 ℃

Princípio de trabalho

O chip de medição amostras os sinais de tensão e corrente e os converte em sinais de pulso que são proporcionais à energia. Os sinais são transferidos para o chip MCU para fazer a medição de acumulação e saída em pulso passivo com isolamento de optocuplador. MCU e troca e comunicar dados com o mundo exterior enquanto isso.

V. Instalação e fiação

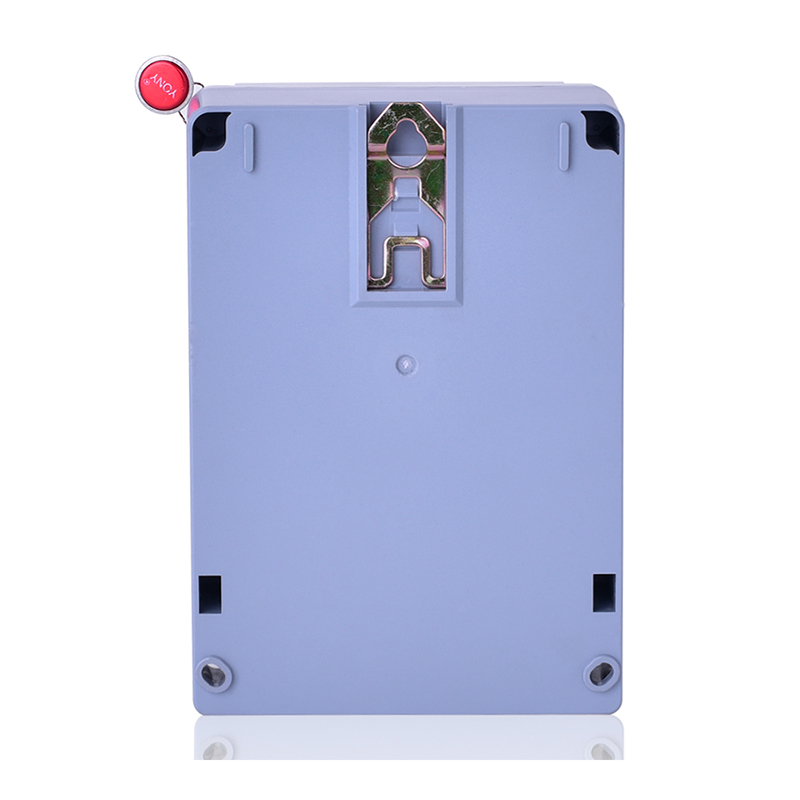

Configuração e dimensão.

O medidor é a prova do tempo e seu material de gaxeta é IP 54 e funciona bem sob a umidade úmida e alta.

Peso: Sobre. 0.6kg.

Diagrama 2.wiring.

Vi. Transporte e armazenamento

1 Os medidores devem ser transportados e armazenados em conformidade com o regulamento da JB / T 9329-1999 a condição fundamental do ambiente e o método de teste de instrumentos e metros de transporte e armazenamento, sem quaisquer choques violentos no processo de transporte e selamento.

2 Os metros devem ser armazenados No pacote original, com um ambiente de armazenamento de uma temperatura-25 ℃ ~ + 80 ℃ e uma umidade relativa média ≤85% sem gás corrosivo.

3 Quando armazenados no armazém, os medidores devem ser colocados no rack com uma altura de empilhamento sem mais de mais de 6 casos. Quando os medidores empacotados, os medidores empacotados devem ser colocados com uma altura de empilhamento sem mais de 10 peças.

VII.Guarantee e serviço de venda

Sob a condição de armazenamento normal e transporte, manutenção e emprego da parte do cliente, oferecemos aos clientes reparos gratuitos ou serviço de troca se o produto for encontrado não confirmando os requisitos dos padrões de produtos dentro do período garantido após a saída da fábrica.

VIII. Apêndice

1. Protocolo de Comunicação.
