| Quantidade: | |
|---|---|
1. Especificação e principais parâmetros técnicos
3.1 Especificação
Tipo | Classe | Tensão de referência da ONU. | Corrente classificada |
FM2S. | Classe 1 | 120V / 240V. | 30 (200) a |
3.2 Erro intrínseco (IB para ser atual básico, IMAX a ser classificado atualizado atual)
Carregar corrente. | Fator de potência | Erro intrínseco (%) | |
Classe 1 | |||
0.05ib. | 1.0 | ± 1,5. | |
0.1ib ~ IMAX. | 1.0 | ± 1,0. | |
0.1ib. | 0.5 (atraso) | ± 1,5. | |
0,8 (chumbo) | ± 1,5. | ||
0.2ib ~ imax. | 0.5 (atraso) | ± 1,0. | |
0,8 (chumbo) | ± 1,0. | ||
3.3 Corrente inicial:
Sob as condições da tensão de referência, a frequência de referência e o fator de potência sendo 1,0, e classe 1 começando Em 0,4% IB, a Classe 2 do Medidor, a partir de 0,5% IB, o medidor pode iniciar a medição normal.
3.4 Rastejando (medidor de watt-hour correndo sem carga):
O medidor tem o circuito elétrico lógico que funciona como anti-rastejamento. Quando o circuito de tensão tem 115% de tensão de referência e o circuito atual não tem corrente elétrica, a saída de pulso do teste do medidor não pode ser mais de uma.
3.5 Dissipação de energia ≤2w (5VA)
3.6 Condição de trabalho ambiental:
A temperatura ambiente normal varia de -25 ℃ ~ 55 ℃
Temperatura ambiente máxima varia de -25 ℃ ~ 60 ℃
Nota: temperatura ambiente máxima sob gamas de solicitação especiais de -40 ℃ ~ 70 ℃
4. Funções principais
4.1 Função de medição de energia elétrica
Função de medição de energia elétrica: a medição da energia elétrica ativa total, a quantidade de eletricidade na forma inversa pode ser acumulada de maneira normal.
4.2 Interface de saída
A interface tem isolador de acoplamento óptico e o pulso ativo e passivo.
4.3 Função reversa
Quando a energia elétrica é de forma inversa, a luz será para chamar a atenção.
4.4 Função de exibição de falha de energia
O medidor tem a função de exibição de falha de energia. Quando a fonte de energia externa não tem eletricidade, o medidor mostrará os últimos dados de energia elétrica.
5. Instalação, conexão e exibição LCD
5.1 Diagrama de tamanho de contorno e instalação
5.2 Diagrama de fiação

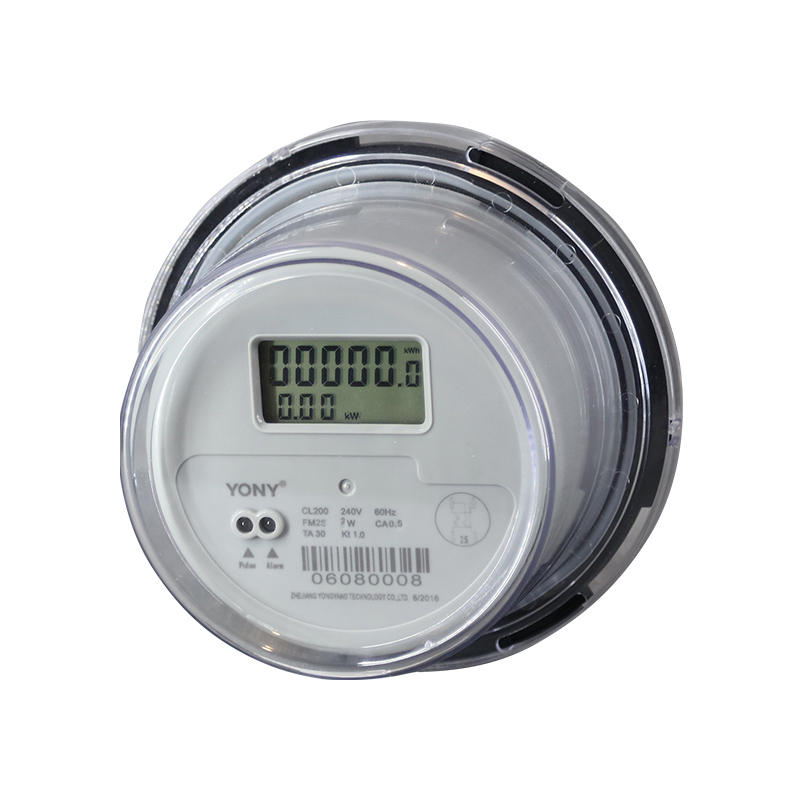

5.3 Tela de LCD: Linha superior para mostrar a quantidade elétrica e linha inferior para mostrar a exibição do poder .lcd como seguido:
1. Especificação e principais parâmetros técnicos
3.1 Especificação
Tipo | Classe | Tensão de referência da ONU. | Corrente classificada |
FM2S. | Classe 1 | 120V / 240V. | 30 (200) a |
3.2 Erro intrínseco (IB para ser atual básico, IMAX a ser classificado atualizado atual)
Carregar corrente. | Fator de potência | Erro intrínseco (%) | |
Classe 1 | |||
0.05ib. | 1.0 | ± 1,5. | |
0.1ib ~ IMAX. | 1.0 | ± 1,0. | |
0.1ib. | 0.5 (atraso) | ± 1,5. | |
0,8 (chumbo) | ± 1,5. | ||
0.2ib ~ imax. | 0.5 (atraso) | ± 1,0. | |
0,8 (chumbo) | ± 1,0. | ||
3.3 Corrente inicial:
Sob as condições da tensão de referência, a frequência de referência e o fator de potência sendo 1,0, e classe 1 começando Em 0,4% IB, a Classe 2 do Medidor, a partir de 0,5% IB, o medidor pode iniciar a medição normal.
3.4 Rastejando (medidor de watt-hour correndo sem carga):
O medidor tem o circuito elétrico lógico que funciona como anti-rastejamento. Quando o circuito de tensão tem 115% de tensão de referência e o circuito atual não tem corrente elétrica, a saída de pulso do teste do medidor não pode ser mais de uma.
3.5 Dissipação de energia ≤2w (5VA)
3.6 Condição de trabalho ambiental:
A temperatura ambiente normal varia de -25 ℃ ~ 55 ℃
Temperatura ambiente máxima varia de -25 ℃ ~ 60 ℃
Nota: temperatura ambiente máxima sob gamas de solicitação especiais de -40 ℃ ~ 70 ℃
4. Funções principais
4.1 Função de medição de energia elétrica
Função de medição de energia elétrica: a medição da energia elétrica ativa total, a quantidade de eletricidade na forma inversa pode ser acumulada de maneira normal.
4.2 Interface de saída
A interface tem isolador de acoplamento óptico e o pulso ativo e passivo.
4.3 Função reversa
Quando a energia elétrica é de forma inversa, a luz será para chamar a atenção.
4.4 Função de exibição de falha de energia
O medidor tem a função de exibição de falha de energia. Quando a fonte de energia externa não tem eletricidade, o medidor mostrará os últimos dados de energia elétrica.
5. Instalação, conexão e exibição LCD
5.1 Diagrama de tamanho de contorno e instalação
5.2 Diagrama de fiação
5.3 Tela de LCD: Linha superior para mostrar a quantidade elétrica e linha inferior para mostrar a exibição do poder .lcd como seguido:
