1. Geral

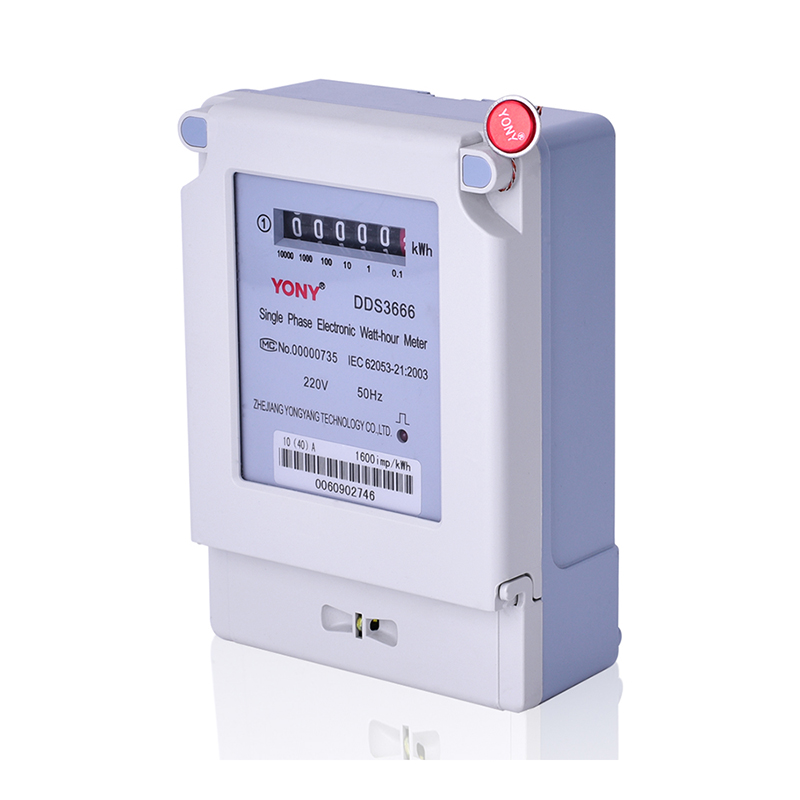

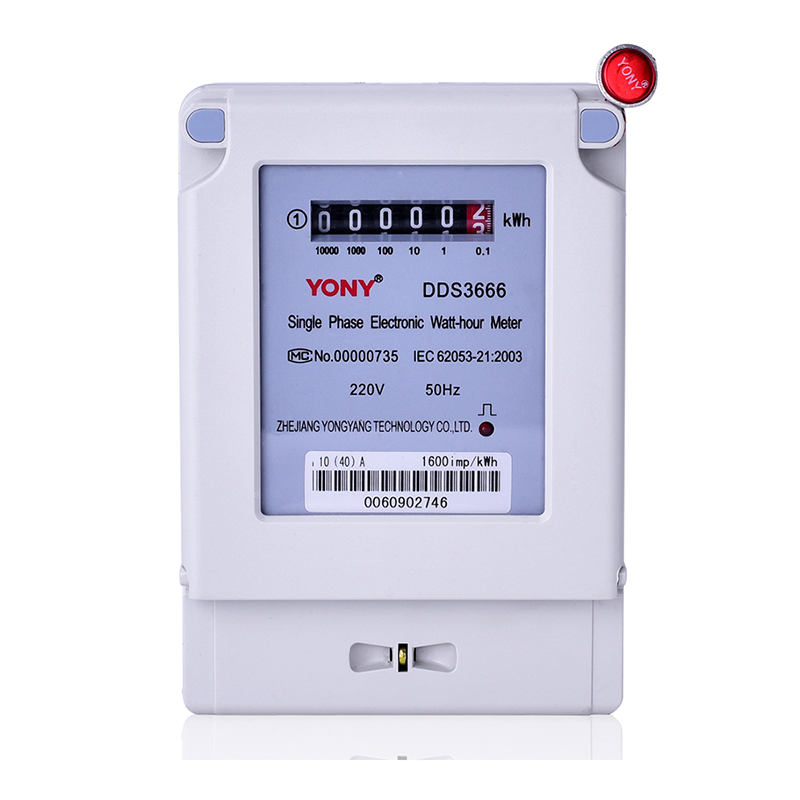

O medidor de horas eletrônicos monofásicos da série DDS adota o processo avançado do SMT e a tecnologia de circuito integrada do estado sólido do consumo de energia ultra-baixa, é usado para medir a energia elétrica ativa da AC 50Hz da única fase, todos os índices técnicos são Em conformidade com IEC62053-21-2003, GB / T17215.321-2008 Equipamento de medição de electricidade (AC) - Requisitos específicos - Parte 21: medidores estáticos para energia activa (aulas 1 e 2) no medidor de hortas-horas estáticas monofásicas.
2. Funções e características
2.1 Precisão de medição estável, fala geral, seria livre de efeitos de frequência, temperatura, tensão ou alta ordem harmônica. Depois de deixar a fábrica, é desnecessário fazer mais regulamentar para a máquina completa, é permitido prolongar o período de verificação, que reduz drasticamente o trabalho de teste e inspeção do departamento de poder, obviamente tem vantagem na confiabilidade ao comparar com outros produtos similares .
2.2 Função de medição bidirecional, é capaz de medir a energia ativa avançada e reversa com precisão, e a energia ativa reversa também seria contábil no valor avançado.
2.3 É capaz de reservar os dados de quantidade elétrica permanentemente sem ajuda da bateria de espera.
2.4 O registro será conduzido diretamente pelo chip único, impedindo a fenômeno de perda de pulso durante ou desligar a energia, o que garante a consistência dos dados de leitura do medidor e registrar o valor indicando, evita a dissensão desnecessária devido à inconsistência dos dados.
2.5 Adoção do acoplamento óptico isolado interface de saída de pulso passivo.
2.6 Este medidor é apresentado com larga carga, alta precisão, alta confiabilidade, alta sensibilidade, curva de erro reta, baixo consumo de energia, pequeno volume, peso leve, economia de energia, exibição de registro direto, etc.
3. Especificações e parâmetros principais
3.1 Especificação e modelo
tipo | Índice de classe. | Tensão de referência da ONU. | Corrente classificada |
Dds. | Classe 1
| 220V. 230v. 240V. | 1,5 (6) um 5 (20) um 10 (40) um 15 (60) a 20 (80) a 30 (100) a |
Erro 3.2Intrinsecis.
carregar corrente. | fator de potência | Erro elementar (%) | |
Classe 1 | Classe 2. | ||
0.05ib. | 1.0 | ± 1,5. | ± 2,5. |
0.1ib ~ IMAX. | 1.0 | ± 1,0. | ± 2.0. |
0.1ib. | 0.5 (atraso) | ± 1,5. | ± 2,5. |
0.8 (adiantamento) | ± 1,5. | － | |
0.2ib ~ imax. | 0.5 (atraso) | ± 1,0. | ± 2.0. |
0.8 (adiantamento) | ± 1,0. | － | |
Ib é atual básica, o Imax é atualização máxima.
3.3 Início: Em condições de tensão de referência, a frequência de referência e o fator de potência é de 1,0, o medidor deve ser capaz de iniciar e medir a energia elétrica normalmente quando o metro da classe 1 é de 0,4% de IB e o metro da classe 2 é de 0,5% IB.
3.4 Rastejamento: design lógico anti-creeper, aplicar uma tensão de referência de 1,15 vezes para o circuito de tensão, enquanto não há corrente no circuito atual, a saída de teste do medidor não deve produzir mais de um pulso.
3.5 Consumo de energia: ≤2w (5VA).
3.6 Condições ambientais Temperatura de trabalho padrão: -25 ℃ ~ 55 ℃ Limitando a temperatura de trabalho: -25 ℃ ~ 60 ℃ Nota: Limitando a temperatura de trabalho para exigências especiais: -40 ℃ ~ 70 ℃
4. Princípio de trabalho
5. Instalação e conexão

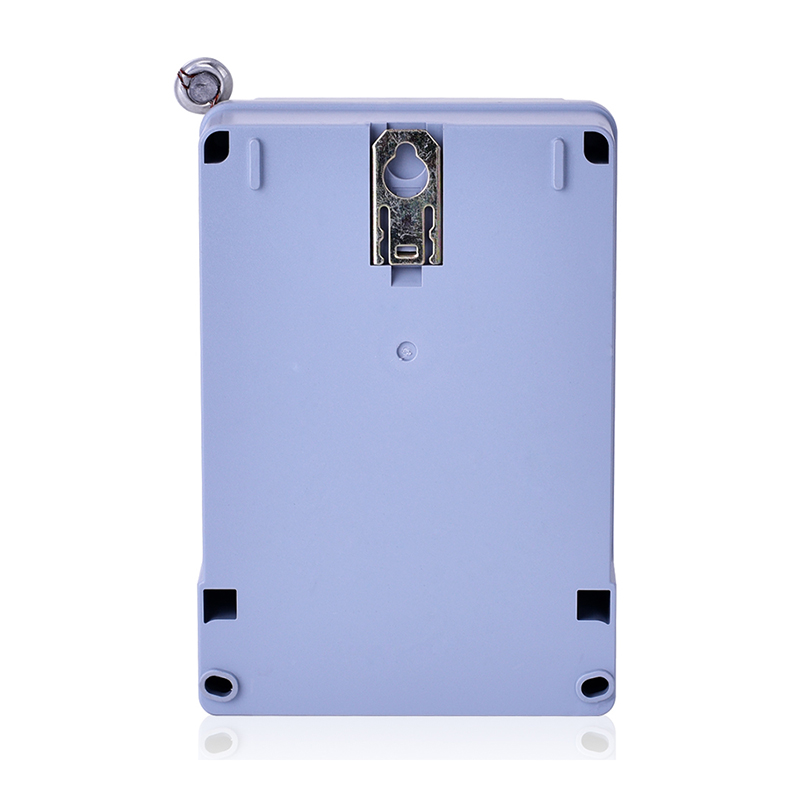

5.1 Desenho de dimensão de contorno e instalação
5.2 Diagrama de fiação
