Introdução

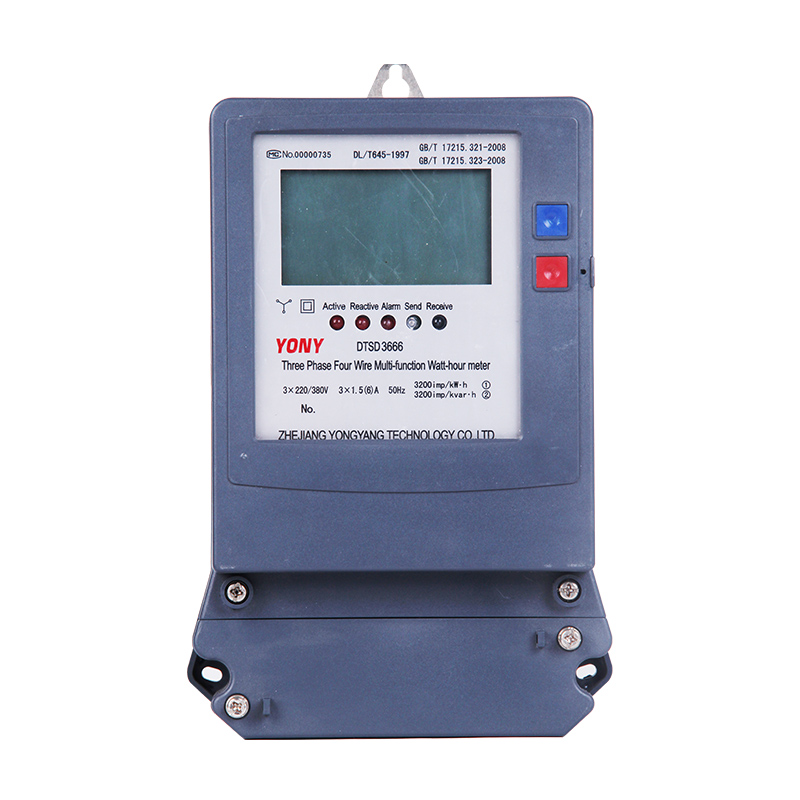

DTSD3666 / DSSD3666 Tipo Multi-função Multi-função Watt Meter é um medidor avançado moderno projetado para usuários industriais, que adotam um circuito de integração em larga escala, amostragem digital e tecnologia de processamento e processo SMT.
Cada índice de desempenho do produto está em conformidade com os requisitos técnicos para medidor de horas de Watt multifuncional estipulado em GB / T 17215.321-2008 Classe 1 e 2 Medidor de Horas Ativo AC ativo CA, GB / T 17215.322-2008 Classe 0.2s e 0.5s estáticos Active Active Watt-Hour Meter National Padrões e DL / T614-1997 Multi-função WATT-Hour Medidor. O protocolo de comunicação está em conformidade com os requisitos no protocolo de comunicação multifuncional DL / T645-1997 Watt-Hour.
Princípio
Quando o Watt-Hour Medidor está funcionando, a amostragem de tensão e corrente de circuito será transformada pela chave A / D para sinal digital, que será enviado para DSP para processamento. O switch 16 A / D melhorou a relação de resolução da amostragem de tensão e corrente, ao mesmo tempo, o DSP aumenta a capacidade de medir e fornecer dados completos ao chip MCU da camada superior, que melhorou a precisão e tornou o produto competitivo.
O MCU é usado para contagem de tarifas de compartilhamento de tempo, processando todos os tipos de saída e dados de entrada, lendo dados DSP através da interface serial, medindo o poder ativo / reativo de compartilhamento de tempo e poder máximo de demanda de acordo com os períodos apresentados. Ele pode monitorar os parâmetros operacionais e registrar todos os tipos de dados, e os dados podem ser transmitidos por interface infravermelha ou porta 485.
Funções
Medição de energia elétrica, registro máximo de demanda, registro multi-tarifário, tensão ausente e registro de fase de defeito, registro de corrente ausente, registro de sobretensão, registro de tensão, registro de corrente, registro de taxa de rolo de dados, exibição de tecla de pressão, Registro ON / OFF, Check-timing na transmissão, alarmante, função programável, função de medição de onda,
Registre a frequência de desligamento, a duração (tempo de trabalho da bateria) e a duração da execução do medidor.
Registre e exiba o presente poder instantâneo, tensão, corrente, fator de potência e frequência média.
Registre a potência média ativa / reativa do minuto presente do medidor.
Registre o estado de operação do medidor.
Função de congelamento de energia elétrica
Congelar energia elétrica ativa na direção avançada no final de um período de tempo.
Separar Rs 485 e interface de comunicação infravermelha
Função de luz de fundo e tampa de função de registro aberto.
Condição técnica
Classe de precisão: classe ativa 0.2s, classe reativa 1.
Freqüência classificada: 50Hz
Começar corrente: 0.001in (classe 0,2) em energia ativa, 0.001 (Class2.0) em energia reativa.
Shunt Running: O medidor é projetado anti shunt em execução.
Dados elétricos: Tensão normal de trabalho é 0.8un ~ 1.1un, limite de tensão de trabalho é 0.75un ~ 1.2un, a perda de energia do circuito de tensão é ≤2w e 5VA, a perda de energia do circuito atual é <1VA, a tensão da bateria de backup de dados é 3.6VDC, -ff lendo a tensão da bateria é 6.0VDC.
Taxa Parâmetros de trabalho: precisão do relógio (erro diário) ≤0.5s, capacidade de bateria≥1000mAh, preservar dados por dez anos após o desligamento (com bateria nova).
Condições climáticas: A temperatura normal de trabalho é de -20 ℃ ~ + 50 ℃, o limite de temperatura de trabalho é -30 ℃ ~ + 60 ℃, transporte e temperatura de armazenamento é de -40 ℃ ~ + 70 ℃. A umidade relativa de armazenamento e trabalho é ≤85%.
