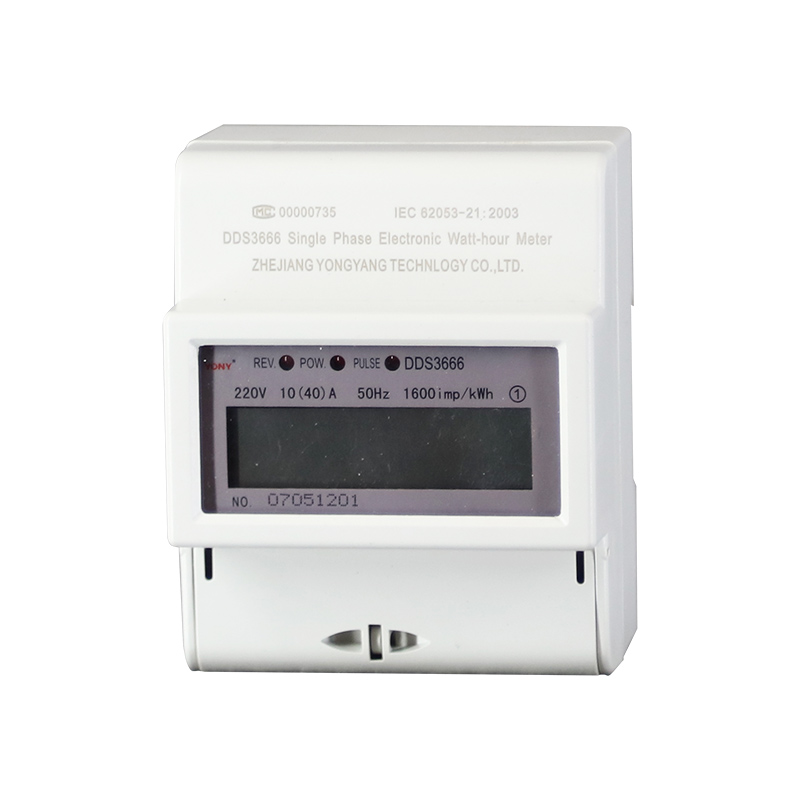

I.função e recurso
1. Gama de carga 1. Alta precisão, confiabilidade e sensibilidade; baixa perda de energia.
2. Medição bidirecional, medir com precisão a energia ativa do poder para frente e reverter.
Interface de saída de pulso 3.Passive com isolamento de optocuplador.
4. O medidor usa LCD em uma exibição mais clara e a aparência mais agradável. A energia total consumida é exibida na linha superior, enquanto os outros itens de constante, tensão, corrente, potência, fator de potência e frequência são exibidos no linha inferior em turnos com um intervalo de 5 segundos.
Ii. Especificações e parâmetros
1.Especificações.
tipo | Índice de classe. | Tensão de referência da ONU. | Corrente classificada |
Dds3666. | Classe 1 | 220V, 230V. | 1,5 (6) A, 5 (20) a, 10 (40) a, 15 (60) a, 20 (80) a, 30 (100) a |
2. Erro básico (IB é atual básico, IMAX é atual máxima)
carga atual | potência fator | Erro elementar (%) | |
Classe 1 | Classe 2. | ||
0.05ib≤i <0.1ib. | 1.0 | ± 1,5. | ± 2,5. |
0.1ib≤i≤imax. | 1.0 | ± 1,0. | ± 2.0. |
0.1ib≤i <0.2ib. | 0.5L (lag) | ± 1,5. | ± 2,5. |
0.8c (adiantamento) | ± 1,5. | － | |
0.2ib≤i≤imax. | 0.5L (lag) | ± 1,0. | ± 2.0. |
0.8c (adiantamento) | ± 1,0. | － | |
3 começando:
Quando a tensão de referência, a frequência de referência e o fator de potência são 1.0, o metro da classe 1 sob 0,4% ib, O medidor pode iniciar e fazer medição normalmente.
4 sem carga em execução:
O medidor tem circuito de lógica anti-shunt. Quando o circuito de tensão mais 1,15 vezes a tensão de referência, e não há corrente no circuito atual, a saída de teste do medidor suporta-se não ter mais de um pulso.
5 Consumo de energia:
≤2w (10VA)
6 condição do ambiente.
Temperatura de trabalho padrão: -25 ℃ ~ 70 ℃
Limite de temperatura de trabalho: -25 ℃ ~ 80 ℃
Nota: Requisito especial do limite de temperatura de trabalho: -40 ℃ ~ 80 ℃
Princípio de trabalho
O chip de medição amostras os sinais de tensão e corrente e os converte em sinais de pulso que são proporcionais à energia. Os sinais são transferidos para o chip MCU para fazer a medição de acumulação e saída em pulso passivo com isolamento de optocuplador. MCU e troca e comunicar dados com o mundo exterior enquanto isso.
III. Instalação e fiação
Configuração e dimensão.
Diagrama 2.wiring.
Conexão direta
