| Quantidade: | |
|---|---|
● Antes da instalação, verifique os pipelines no sistema de limpeza e remova a seda, cânhamo, areia, cascalho e quaisquer outras massas para evitar qualquer obstáculo de fluxo.
● O medidor de calor deve ser instalado no nível horizontal, com a janela de exibição voltada para cima.
● A direção do fluxo de água deve ser consistente com a seta no medidor de vazão;
● O diâmetro da frente e dos tubos traseiros deve caber o medidor de fluxo
● 10dn straight pipeline e linha reta 5dn devem ser salvos (DN é o que chamamos de diâmetro do medidor de calor)
● Deve usar a junta e conectar o pipeline especialmente projetado e fabricado pela nossa empresa.
● O filtro de esgoto e a válvula devem ser fixados em ambas as extremidades do medidor de fluxo para a conveniência da remoção de sujeira, manutenção e substituição.
● Após a instalação, selo entre o parafuso de conexão da cápsula e o medidor de calor, entre a válvula de esfera de medição de temperatura e o resistor de platina.
● Entrada e a tubo de saída Instalação opcional, construção fácil (necessidade de especificar quando encomenda).

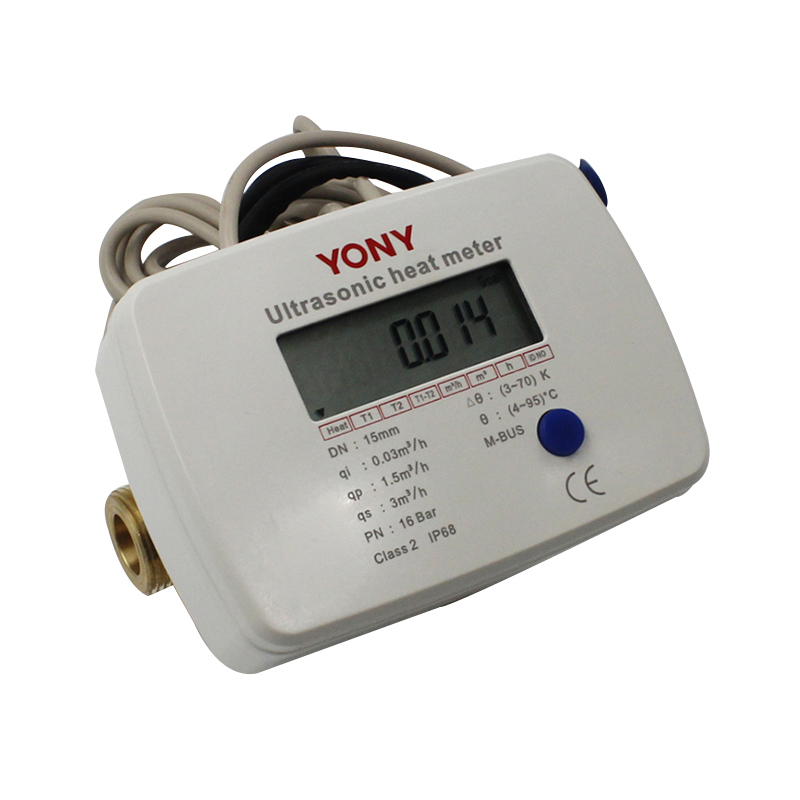

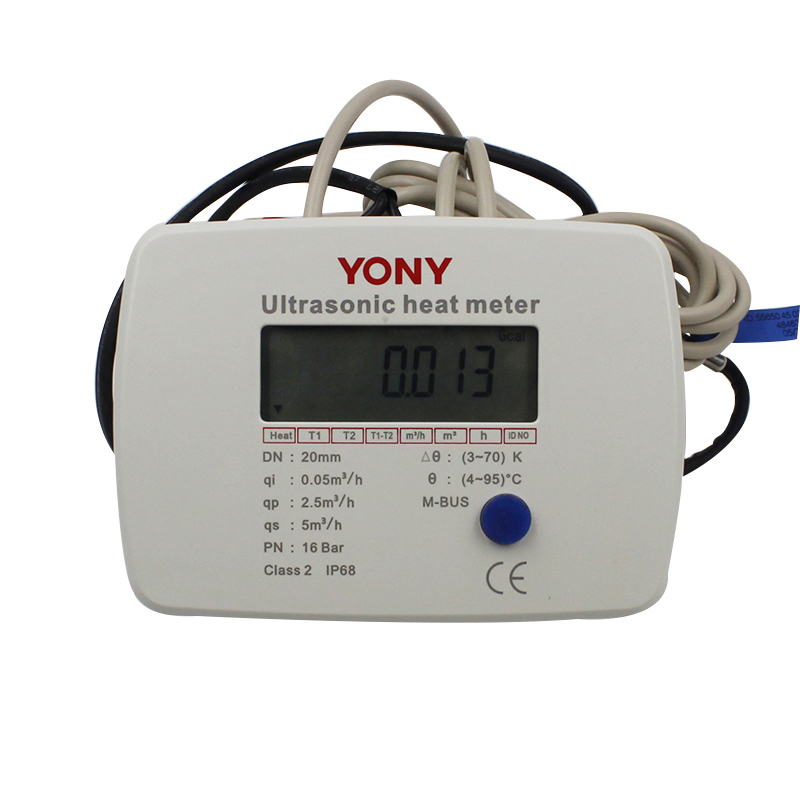

O medidor de calor ultra-sônico do tipo RC é um instrumento de medição usado para medir e exibir o calor (frio) no circuito de troca de calor no circuito de troca de calor. A unidade medida KWh mostra o calor (frio), que consiste em sensor de fluxo, sensor de temperatura, calculadora três partes.
NominalDiameter. | 15 | 20 | 25 | 32 | 40 | |
Dimensão | L(milímetros) | 110 | 130 | 130 | 180 | 200 |
W(milímetros) | 85 | 85 | 85 | 85 | 85 | |
H(milímetros) | 105 | 105 | 115 | 125 | 130 | |
Fluxo máximo (m3/ h) | 3 | 5 | 7 | 12 | 20 | |
Fluxo de norma (m3/ h) | 1.5 | 2.5 | 3.5 | 6 | 10 | |
Fluxo mínimo (m3/ h) | 0.03 | 0.05 | 0.07 | 0.12 | 0.2 | |
Fonte de energia | 3.6VDC. | |||||
Vida da bateria | > 6 anos (bateria de lítio) | |||||
Classe de precisão | Classe 2. | |||||
Modo de comunicação | M-Bus / Rs485 Interface infravermelha | |||||
Pressão no trabalho | ≤ 1,6 MPa. | |||||
Classe IP. | IP 68. | |||||
Faixa de temperatura | (4--95) ℃ | |||||
Faixa de diferença de temperatura | (3-70) k | |||||
Temperatura sensor comprimento | 1,5 m | |||||
DATA Storage | Pode armazenar os últimos 24 meses de dados históricos | |||||
